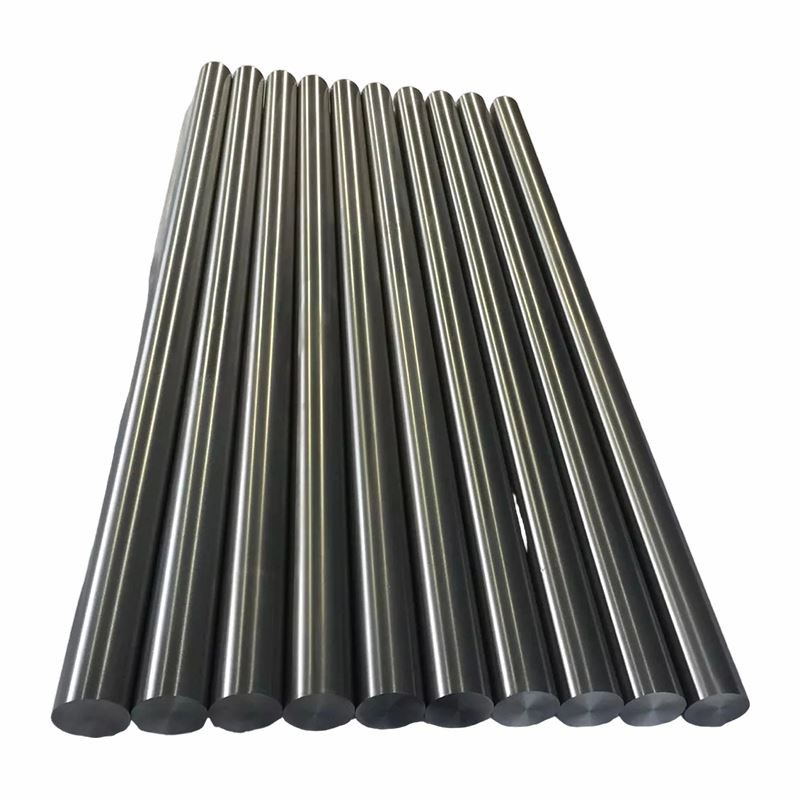

Zr60702 Pręt cyrkonowy

Pręt/pręt Zr60702, zawsze znany jako pręt/pręt cyrkonowy Zr702, który jest rodzajem pręta/pręta z czystego cyrkonu o doskonałej-odporności na korozję i wysokiej-wytrzymałości, szeroko stosowany w przemyśle nuklearnym, sprzęcie chemicznym i innych środowiskach wymagających wysokiej-temperatury i wysokiego-ciśnienia. Jako materiał okładzinowy reaktora jądrowego, pręt/pręt cyrkonowy Zr60702 charakteryzował się niezwykłą odpornością na utlenianie i-radioodpornością. Poza tym pręt/pręt cyrkonowy Zr60702 ma również doskonałe właściwości mechaniczne, dzięki czemu może pozostać trwały w środowisku o wysokiej-temperaturze.

Zr: 99,2% -99,5%

Fe: < 0,1%

H: < 0,01%

C: < 0,05%

O: < 0,15%

Procedura produkcji pręta/pręta cyrkonu zr60702, obejmująca oczyszczanie surowca, topienie, proces mechaniczny, precyzyjne kształtowanie, obróbkę powierzchni i kontrolę jakości itd., szczegółowe informacje podano poniżej:

Podstawowym surowcem jest ruda cyrkonu, ZrCl₄ otrzymywany jest po-wysokotemperaturowym chlorowaniu, a następnie magnezjo-redukcji termicznej daje gąbkę cyrkonową o czystości 99,6%. Następnie zastosowano technologię destylacji próżniowej w celu usunięcia zanieczyszczeń, takich jak MgCl2, Mg itp., w wyniku czego otrzymano materiał o zawartości O mniejszej lub równej 500 ppm i twardości mniejszej lub równej 100HB.

Wciśnięcie gąbczastej cyrkonu do elektrody i uzyskanie jednorodnie złożonego wlewka cyrkonu po dwukrotnym stopieniu w próżniowym-samosparzejącym się piecu łukowym elektrodowym. Zawartość ponad 20 rodzajów zanieczyszczeń, takich jak Hf i B, będzie ściśle kontrolowana, aby zapewnić stabilność nuklearną, jak w przypadku pręta/pręta cyrkonu zr60702 na poziomie nuklearnym.

Walcowanie-na gorąco i kucie: wlewki cyrkonowe walcowane na kęsy nadające się do zastosowań przemysłowych. Pręt/pręt cyrkonowy. Właściwości mechaniczne powinny być wspierane przez proces kucia matrycowego w celu udoskonalenia wielkości ziarna, aby zagwarantować, że będzie można go zastosować w warunkach o wyższych wymaganiach.

Walcowanie- na zimno: precyzyjna obróbka powierzchni za pomocą technologii-walcowania na zimno lub-ciągnienia na zimno i upewnianie się, że wytrzymałość jest mniejsza lub równa Ra0,8 μm oraz kontrola specyfikacji przetwarzania, takich jak wielkość odkształcenia, temperatura obróbki cieplnej itd. przed wypuszczeniem produktu końcowego w celu optymalizacji odporności na korozję-i właściwości mechanicznych.

Walcowanie na zimno-można wykorzystać do produkcji pręta/pręta cyrkonowego z dużą precyzją i średnicą w zakresie 1 mm–350 mm (Φ1–Φ350 mm), a tolerancja powinna być kontrolowana w zakresie ±0,02 mm. Jeśli chodzi o zdeformowane elementy przekroju, takie jak kwadratowe, sześciokątne itp., które można uzyskać poprzez wytłaczanie formy lub obróbkę maszynową CNC.

Aby uniknąć reakcji cyrkonu z gazami, takimi jak tlen, kruchy związek uwalniający azot, podczas obróbki w wysokiej temperaturze należy stosować gazy obojętne, takie jak osłona argonu.

Należy przeprowadzić ultradźwiękowe wykrywanie wad,-kontrolę rentgenowską i inne pomiary, aby zagwarantować, że pręt/pręt cyrkonowy Zr60702 będzie wolny od pęknięć, porów i defektów. A pręt / pręt z cyrkonu jądrowego musi spełniać normy ASME IX, aby przetestować wytrzymałość szwu spawalniczego i wskaźnik odporności na korozję.
